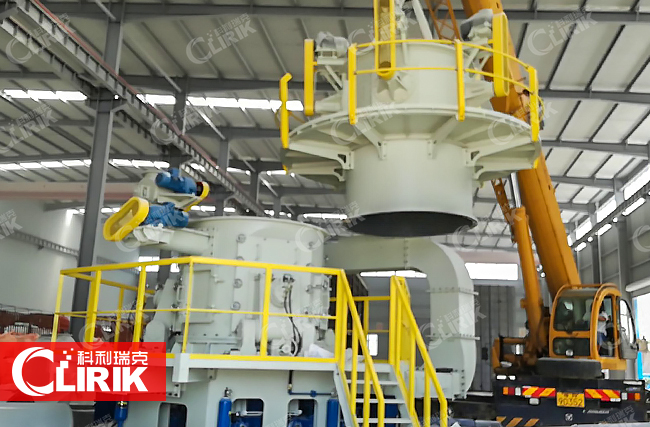

超細立式磨粉機
應用范圍：水泥超細粉加工，方解石加工，重晶石、粉磨加工
物 料：方解石、大理石、石灰石、滑石、重晶石、水鎂石、生石灰、石膏、爐渣、磷酸鹽等非金屬礦
**能力：0.5-45t/h
成品細度：200-3000目
超細立式磨粉機介紹
隨著社會經濟的快速前進，在超細粉加工領域，面對越來越多的超細粉應用要求，傳統的超細粉加工設備因普遍產能低的特點，已很難滿足市場需求。低產能嚴重制約了現代超細粉加工企業的發展，針對目前市場需求，上?？评鹂私Y(jié)合多年磨粉機**經驗，引進臺灣和德國超細立磨技術，設計開發出一款集磨粉、分級、輸送、二次選粉、成品包裝于一體的新型超細粉磨設備—CLUM系列超細立式磨粉機，產品細度可達到400-3000目，突破了超細粉加工產能低的瓶頸，經過5年磨礪，科利瑞克超細立磨在全球已建成30條超細粉**線。
CLUM系列超細立式磨粉機，可廣泛應用于化工、冶金、非金屬礦等行業，尤其在白色非金屬礦的超細粉磨加工領域，有著出色表現，可為造紙、涂料、塑料、橡膠、PVC、油墨等行業提供高品質的填料和添加劑。可廣泛應用于方解石、大理石、石灰石、白云石、重晶石、滑石、高嶺土、白云石、硅灰石、石膏、長石、葉臘石等非金屬礦的大規模超細干粉加工。
超細立式磨粉機性能優勢
**、**
在成品細度及電動機功率相同的情況下，比氣流磨、攪拌磨、球磨機的產量高一倍以上。
易損件使用壽命長
磨輥、磨環采用特殊材料鍛制而成，從而使利用程度大大提高。一般可達一年以上，加工碳酸鈣、方解石時，使用壽命可達2-5年。
安全可靠性高
因磨腔內無滾動軸承、無螺釘，所以不存在軸承及其密封件易損的問題，不存在螺釘易松動而毀壞機器的問題。
環保、清潔
采用脈沖除塵器捕捉粉塵，采用消聲器降低噪聲，具有環保、清潔的特點。
超細立式磨粉機結構組成
CLUM 系列超細立式磨粉機主要由電動機、減速機、磨輪裝置、碾盤裝置、加壓裝置、選粉機、進料裝置、油站、主機、電控系統等部分組成。
1.磨輪裝置：碾壓物料的主要部件，無動力輸出，因和物料接觸的摩擦力而被動運轉。
2.碾盤裝置：物料的碾磨區域，連接減速機，自身轉動。
3.加壓裝置：控制磨輪和碾盤間隙，保證研磨過程中磨輪壓力。
4.選粉機：多機頭選粉結構，利用旋轉離心力原理實現連續**中的細粉篩分過濾工作，是一種**、**的選粉裝置。
超細立式磨粉機工作原理
主機電機通過減速機帶動碾盤轉動，同時高壓風機產生的氣流從進風口進入主機，物料經喂料螺旋送入立磨主機內落入碾盤中央，在離心力作用下，物料從碾盤中央向四周散開，經過碾盤上的輥道區域時，受磨輥壓力，大塊物料被直接壓碎，小顆粒物料受壓后再進行粒間研磨起到進一步粉碎作用，直至成粉。成粉后的物料繼續向碾盤邊緣移動，直到被進風口的強氣流帶走，氣流中的物料經過上部選粉機時，在高速旋轉的葉輪產生的離心力作用下，粗顆粒重新落入碾盤碾磨，合格粉體隨氣流穿過選粉系統后被除塵器收集，即為成品。
超細立式磨粉機技術參數
| 型號 項目 | CLUM1425 | CLUM1632 | CLUM1736 |
|---|---|---|---|
| 轉盤直徑 Plate Diameters (mm) | 1400 | 1600 | 1700 |
| 磨輪數量(個) Number of rollers ( pieces) | 3 | 3 | 3 |
| 分級葉輪數量(個) Number of cassifier (pices) | 6 | 6 | 8 |
| 分級機功率( Kw) Power of classifier (Kw) | 6x15 | 6x22 | 8x22 |
| 主機功率(Kw) Main unit power (Kw) | 220-250 | 315-355 | 355-410 |
| 風機功率(Kw) Blower power (Kw) | 180-200 | 250-280 | 325-355 |
| 入磨物料粒度( mm) Feed size (mm) | <10mm | <10mm | <10mm |
| 入磨物料水分 Moisture of feeding material | <3% | <3% | <3% |
| 小于2 μ m=30%產量 Lssthan2 μ m=30%output (th) | 9-12 | 12-16 | 14-18 |
| 小于2 μ m=45%產量 Less than2 μ m=45%output (th) | 5.5-7.5 | 7-9 | 10-12 |
| 小于2 μ m=60%產量(Uh) Less than2 μ m=60%output (th) | 3-4 | / | / |
原料:以**方解石為例
Material: based on calcite Malvern3000 instruments
粒徑分布;以英國MALVERN公司的MALVERN3000雷射繞射粒徑分析儀測定
Paricio size ditriutin: measured by miro laser dfractio particle size analyzer in British
